基于高性能模拟器的系列化测试系统典范应用

宣布时间：2023-09-14 浏览量：

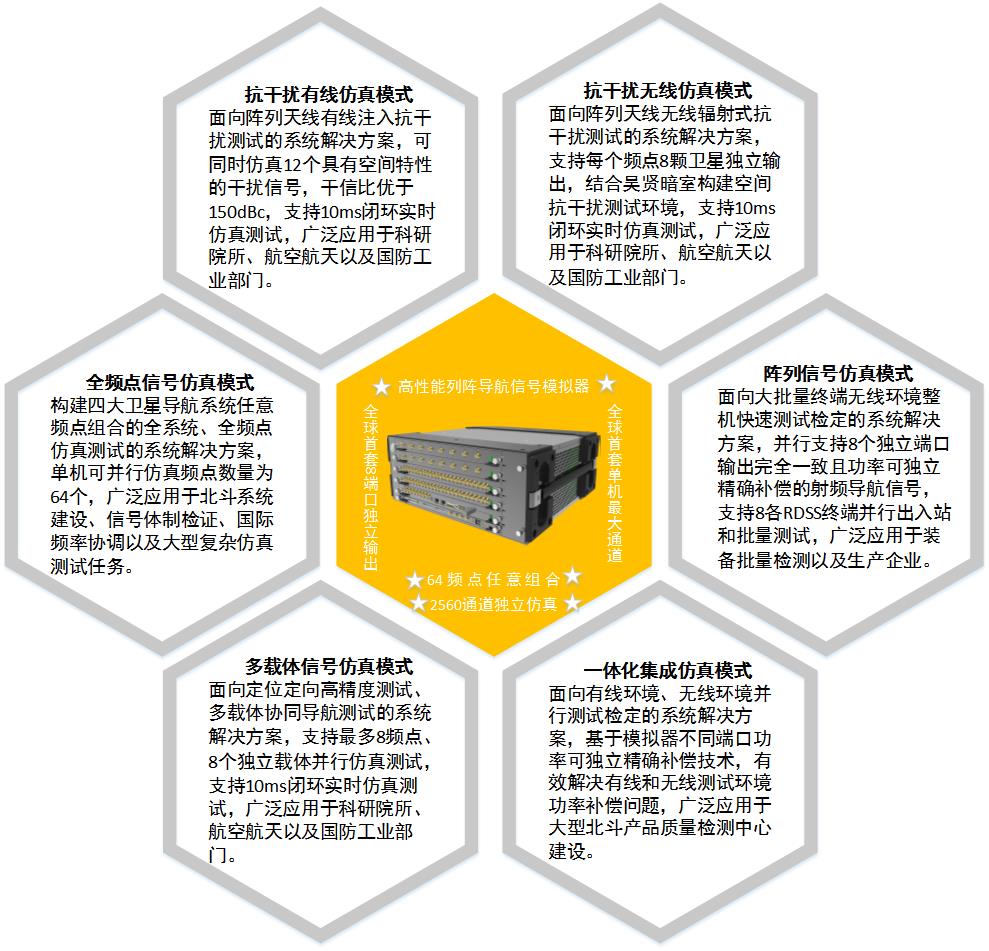

高性能阵列导航信号模拟器是我单位面向卫星导航高端测试应用推出的具有国际领先水平的高性能多体制导航信号仿真测试产品，，，，，可无邪设置多种仿真模式，，，，，最洪流平知足用户测试需求。。。。。该模拟器支持并行8个自力射频信号端口，，，，，单机通道数目抵达2560路，，，，，通道间射频信号相位一致性优于1度；；；；；每个频点可单颗卫星信号自力输出，，，，，支持无线辐射式抗滋扰测试；；；；；支持最多64个频点信号并行仿真，，，，，可实现四大卫星导航系统恣意频点组合的全系统全频点信号并行仿真。。。。。

000

1 全频点信号仿真模式典范应用

北斗导航试验卫星工程测试验证系统

该系统是海内首套面向北斗试验星工程州测试终端举行综合性能评估的测试系统。。。。。系统肩负了所有国家北斗卫星导航试验星工程专项测试，，，，，为GNSS兼容试验验证终端和北斗多频试验验证终端的研发、测试和试验提供了周全试验验证情形。。。。。

应用案例1-2

北斗导航试验卫星工程测试验证系统

该系统肩负了国家北斗导航专项试验星工程项目

① 重大电磁情形抗滋扰吸收机测试

② RNSS授时型吸收机测试

③ GNSS多系统互操作吸收机测试

④ 深耦合高动态组合吸收机测试

⑤ GNSS高迅速度吸收机测试

⑥ 基带射频一体化SOC芯片测试

⑦ GNSS高精度终端测试

⑧ RNSS信号体制试验验证测试

⑨ 试验卫星工程两型终端测试平台专项

⑩ 试验卫星视察星地对接试验

2 抗滋扰有线仿真模式典范应用

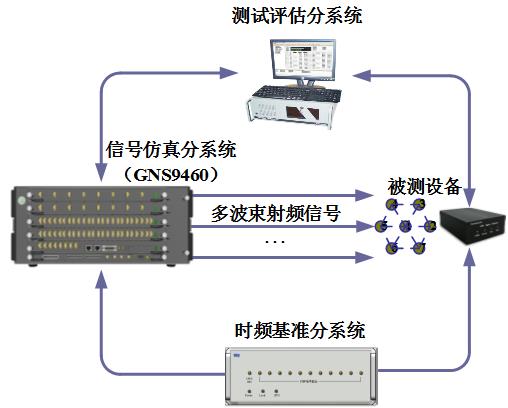

有线注入式抗滋扰测试系统

有线注入式抗滋扰测试系统是基于我国新一代“北斗卫星导航系统”设计开发的抗滋扰、实时闭环仿真测试系统，，，，，支持有线注入模式下可控吸收模式天线（CRPA）和多通道吸收机抗滋扰性能的实时闭环测试与评估。。。。。

应用案例1-3

有线注入式抗滋扰测试系统

阵列滋扰天线测试系统乐成应用于

① 航天一院某所多天线测试系统

② 航天三院某所多天线抗滋扰测试系统

③ 国营某厂多阵元抗滋扰测试系统

④ 中航工业某院多阵元抗滋扰测试系统

⑤ 某所弹载高动态抗滋扰测试系统

⑥ 国防科大某院抗滋扰测试系统

3 抗滋扰无线仿真模式典范应用

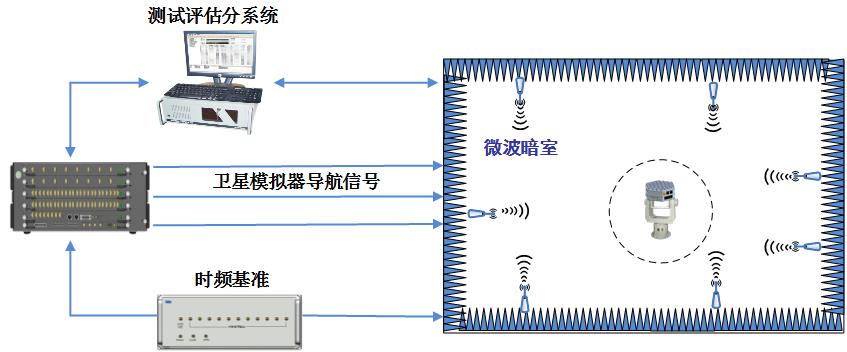

无线辐射式抗滋扰测试系统

无线辐射式抗滋扰测试系统是基于我国新一代“北斗卫星导航系统”设计开发的抗滋扰、实时闭环仿真测试系统，，，，，模拟器单颗卫星输出功效连系微波暗室测试情形，，，，，实现无线辐射模式下可控吸收模式天线（CRPA）和多通道吸收机抗滋扰性能的实时闭环测试与评估。。。。。

应用案例1-4

无线辐射式抗滋扰测试系统

无线辐射式抗滋扰测试系统乐成应用于

①航天一院某所多天线抗滋扰测试系统

②空军某所滋扰测试系统

③航天三院某所多天线抗滋扰测试系统

4 阵列信号仿真模式典范应用

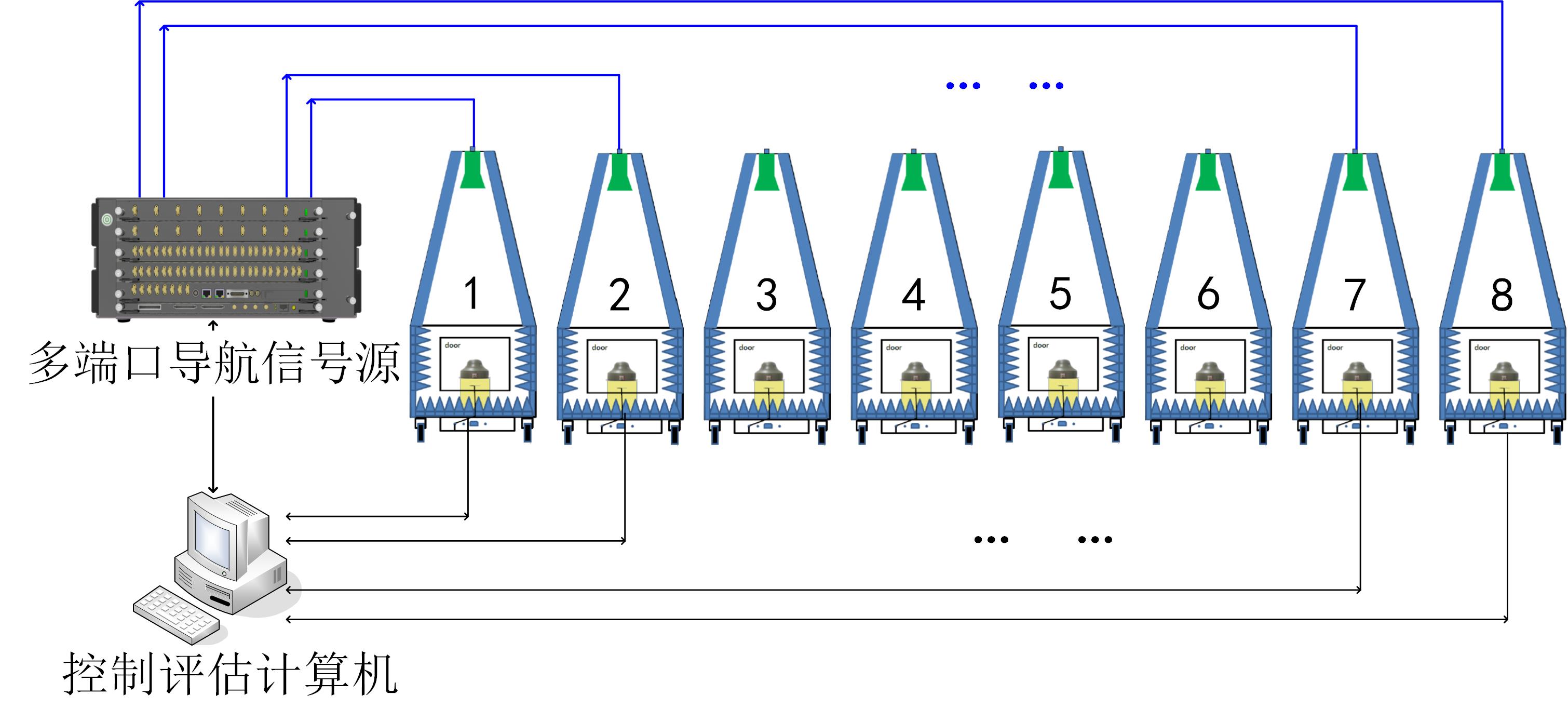

卫星导航终端快速批量检测系统

卫星导航终端快速批量检测系统是针对卫星导航终端在生产、验收和维修包管等环节中的快速检测需求，，，，，乐成构建的低本钱、高性能的整机批量快速检测系统。。。。。系统经由应用立异，，，，，解决了卫星导航终端整机无线情形下快速检考试收的瓶颈难题。。。。。相关于现有测试系统，，，，，该系统支持8个RDSS终端并行收支站测试，，，，，检测效率提高20倍以上，，，，，可用于各型卫星导航终端生产验收事情中的快速检测使命。。。。。

应用案例1-5

卫星导航终端快速批量检测系统

卫星导航终端快速批量检测系统计划已乐成应用于

① 北京卫星导航中心入网检测系统

② 成都国星科技有限公司装备验收检测系统

③ 广州海格750厂导航装备检测系统

④ 国营713厂装备快速检测系统

5 一体化集成仿真模式典范应用

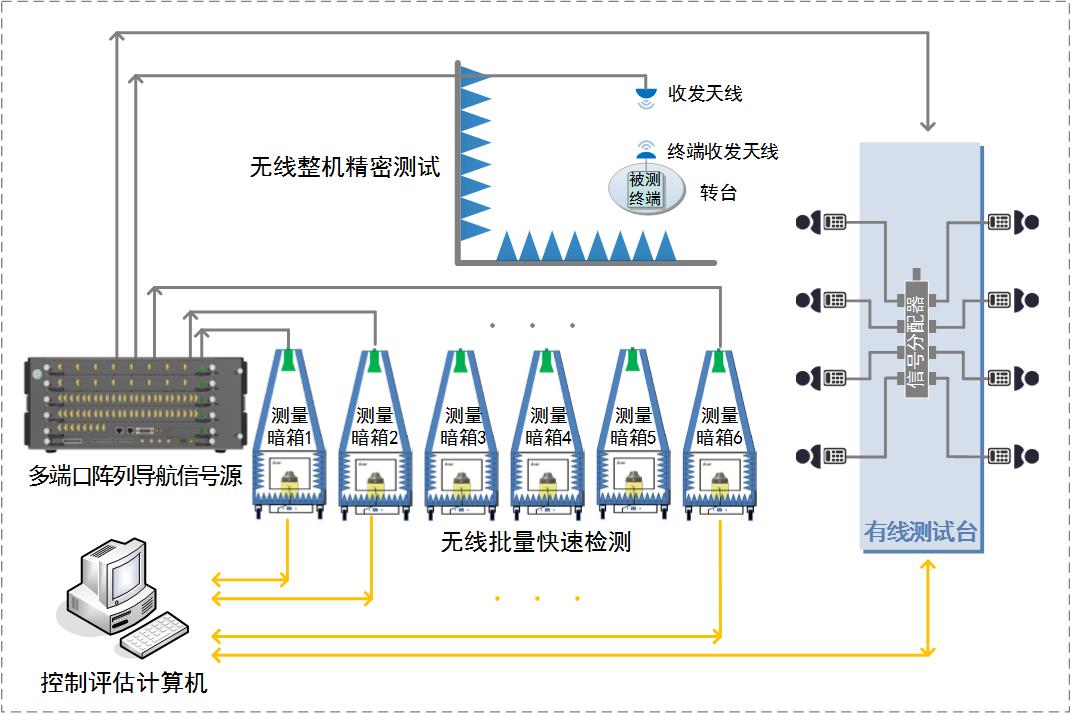

卫星导航终端一体化集成测试平台

该平台是基于阵列导航信号模拟器、微波暗室、并行多套小型无线暗箱和有线测试台构建的导航终端一体化集成测试平台。。。。。平台接纳模拟器各个端口功率自力准确控制功效，，，，，有用解决了无线整机细密测试、无线快速检测和有线批量联调测试并行应用下信号功率等纷歧致的难题，，，，，可普遍应用于大型检测中心建设。。。。。

应用案例1-6
